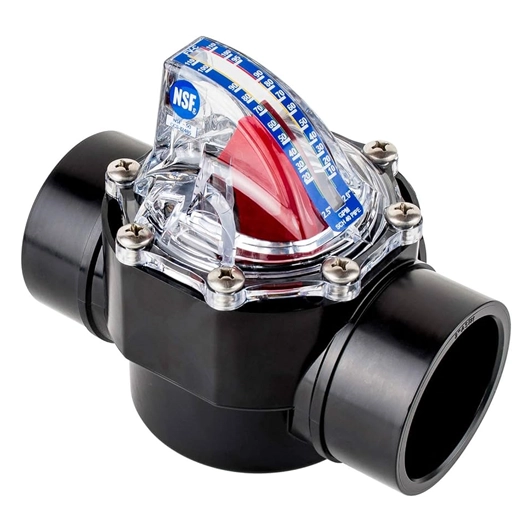

Caudalímetro FlowVis®

FlowVis®: Ingeniería de Medición de Caudal con Precisión Certificada

El FlowVis® es el caudalímetro más preciso y fiable diseñado para sistemas de tratamiento de agua y piscinas. Este dispositivo combina un indicador de flujo de alta visibilidad con una válvula de retención integrada, garantizando una monitorización exacta del rendimiento hidráulico. La inacción en la medición del flujo provoca filtraciones ineficientes, desperdicio energético y fallos en sistemas de desinfección automatizados. El FlowVis® soluciona estos riesgos operativos mediante una lectura en tiempo real con una precisión del 97.9 %, permitiendo la optimización de bombas de velocidad variable.

Monitorización de Flujo y Eficiencia Energética

El FlowVis® utiliza un diseño de escala calibrada que no requiere tramos rectos de tubería antes o después de su instalación. Esta tecnología permite conocer el caudal exacto para ajustar las revoluciones de la bomba y maximizar el ahorro eléctrico operativo (OPEX).

• Precisión Certificada por NSF: El único caudalímetro del mercado con certificación NSF 50, garantizando lecturas exactas en todo el rango de flujo.

• Dualidad Operativa: Funciona simultáneamente como caudalímetro y como válvula de retención de alta fiabilidad, ahorrando espacio y costes de instalación.

• Optimización de Filtración: Facilita el ajuste de la velocidad de flujo necesaria para medios filtrantes avanzados como el AFM, mejorando la bioseguridad del agua.

• Lectura sin Errores: Escala de fácil lectura en m3/h o GPM que no se ve afectada por la acumulación de aire o turbulencias internas.

Robustez Mecánica y Seguridad Hidráulica

La arquitectura del FlowVis® está proyectada para el funcionamiento continuo en condiciones químicas exigentes. Su diseño robusto evita los fallos mecánicos comunes en caudalímetros de turbina o de flotador, asegurando una vida útil extendida sin necesidad de calibraciones frecuentes.

• Materiales de Grado Industrial: Fabricado con componentes resistentes a la corrosión, compatible con sistemas de cloración salina y desinfección química intensiva.

• Instalación Versátil: Su diseño único permite instalarlo en cualquier posición (vertical, horizontal o invertida) y directamente después de codos o válvulas.

• Mantenimiento Nulo: No dispone de engranajes internos ni componentes electrónicos que requieran suministro eléctrico o piezas de repuesto periódicas.

• Válvula de Retención Integrada: Protege los equipos de la sala técnica contra el retroceso del agua y los golpes de ariete de forma mecánica y automática.

Especificaciones Técnicas

• Precisión de Lectura: 97.9 % (Certificación NSF 50).

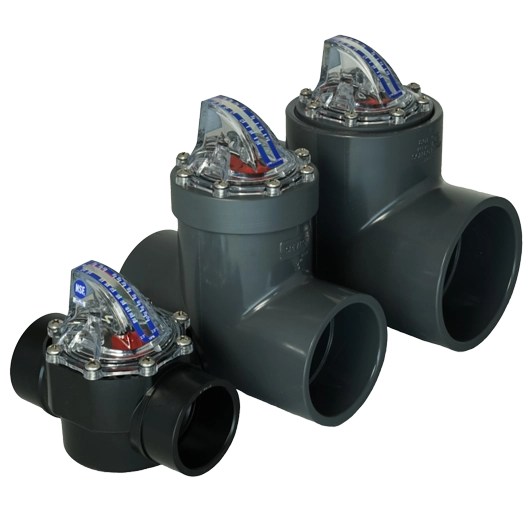

• Modelos Disponibles: DN40, DN50, DN65, DN80 y DN100.

• Unidades de Medida: m3/h (Metros cúbicos por hora) y GPM.

• Material del Muelle: Acero inoxidable de alta resistencia.

• Presión Máxima de Trabajo: 3.5 bar.

• Temperatura de Operación: 0 a 50 °C.

• Compatibilidad Química: Apto para agua dulce, salada y sistemas de ozono.

• Certificaciones: NSF/ANSI 50 para piscinas, spas y spas públicos.

Compatibilidad y Límites de Aplicación

El FlowVis® es compatible con todas las tuberías de PVC estándar de presión. Debe seleccionarse el modelo correspondiente al diámetro exterior de la tubería para evitar cuellos de botella hidráulicos.

RESTRICCIÓN TÉCNICA: No utilizar en sistemas con presiones superiores a 3.5 bar. Asegúrese de que la flecha indicadora de flujo coincida con la dirección real del agua durante el montaje para evitar daños en el mecanismo interno.

Preguntas frecuentes

• ¿Por qué el FlowVis® es más fiable que otros caudalímetros? A diferencia de los modelos de turbina, el FlowVis® no se bloquea con partículas pequeñas y no pierde precisión con el tiempo. Su diseño basado en muelle calibrado permite una lectura exacta sin necesidad de largos tramos rectos de tubería.

• ¿Cómo ayuda el FlowVis® a ahorrar dinero en mi factura eléctrica? Al conocer el caudal real en m3/h, usted puede reducir la velocidad de su bomba al mínimo necesario para una filtración eficaz. Sin el FlowVis®, la mayoría de las bombas operan a velocidades excesivas, desperdiciando hasta un 50 % de energía.

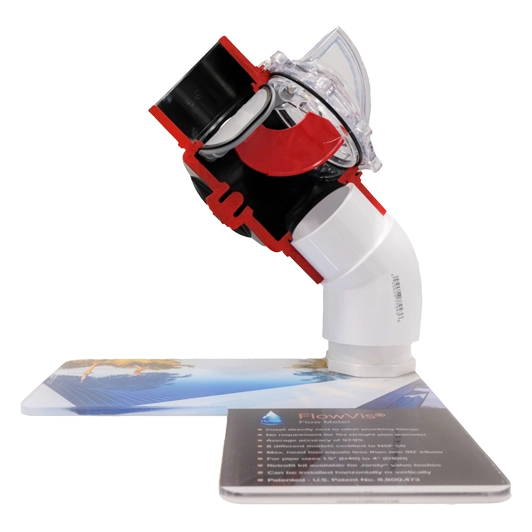

• ¿Se puede instalar el FlowVis® junto a un codo de 90 grados? Sí. El diseño patentado del FlowVis® compensa las turbulencias. Esto permite instalarlo directamente después de un codo o una bomba sin afectar a la precisión de la medición, algo imposible para el resto de caudalímetros.

Soporte de Ingeniería Q-Tech

En Q-tech.es proporcionamos asistencia técnica especializada para la optimización hidráulica de instalaciones críticas. Si requiere soporte para el dimensionamiento del FlowVis® o una auditoría de eficiencia energética para su sistema B2B, contacte con nuestros ingenieros de campo telefónica o presencialmente.

Documentación técnica:

Manual de instalación
