Módulo electrónico de Ampliación ADIO VIESSMANN para Gestión de Circuitos y Funciones

El Módulo electrónico ADIO VIESSMANN es un componente esencial para la gestión avanzada y la ampliación de funciones en las calderas de condensación Vitodens.

Diseñado para la máxima flexibilidad en proyectos de calefacción complejos, este módulo permite a los profesionales integrar circuitos de calefacción adicionales (con o sin válvula mezcladora), gestionar bombas de ACS y activar funciones específicas del sistema. Su arquitectura modular garantiza una configuración precisa y eficiente del sistema de control.

🎯 Gestión Avanzada de Circuitos (E-E-A-T: Experiencia y Autoridad B2B)

La gama ADIO se especializa en añadir capacidad a la regulación de la caldera principal, optimizando la distribución térmica en instalaciones de media y alta complejidad.

Módulos ADIO: Flexibilidad para Controlar su Instalación

• Integración de Sistemas Múltiples: Permite al instalador configurar la caldera para gestionar múltiples zonas o sistemas de calefacción con requerimientos de temperatura diferenciados (p. ej., radiadores y suelo radiante).

• Compatibilidad Vitodens: Los módulos ADIO son la ampliación electrónica nativa para la gestión de los circuitos hidráulicos de las calderas Viessmann.

🛠️ Modelos ADIO y sus Funciones Específicas

Cada módulo ADIO está diseñado para una tarea de control concreta, ofreciendo una solución técnica precisa.

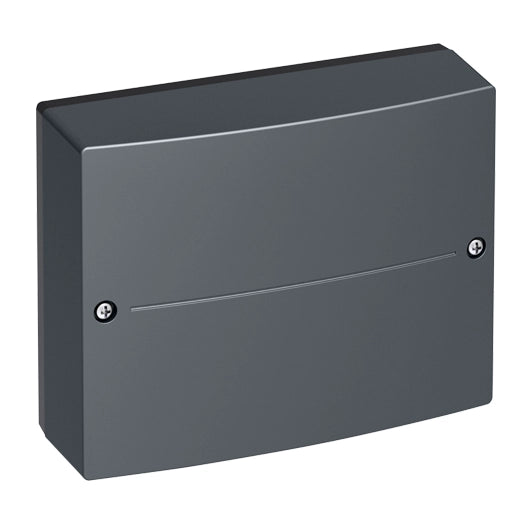

ADIO Ampliación EM-P1 (Bomba ACS / Circuito Directo)

• Función Principal: Conexión y control de una bomba de circulación de Agua Caliente Sanitaria (ACS) o de un circuito de calefacción directo.

• Uso Recomendado: Sistemas que utilizan aguja hidráulica para desacoplamiento (no incluye sonda de aguja).

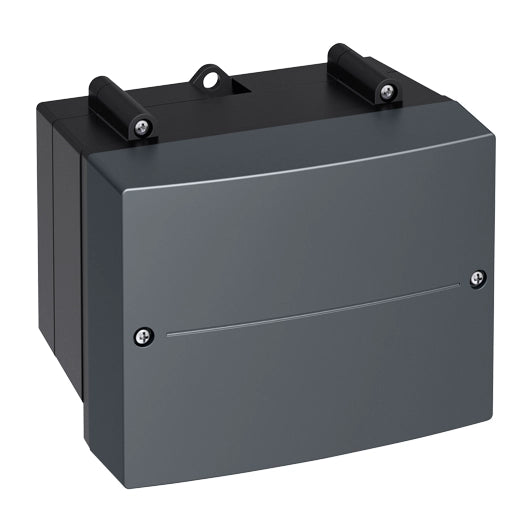

ADIO Ampliación EM-MX (Válvula Mezcladora VIESSMANN)

• Función Principal: Control completo de un circuito de calefacción equipado con una válvula mezcladora VIESSMANN.

• Detalle Técnico: Módulo diseñado para montaje directo en la válvula mezcladora, incluye la sonda de contacto necesaria para la monitorización de la temperatura.

ADIO Ampliación EM-M1 (Válvula Mezcladora Proporcional No-VI)

• Función Principal: Control de un circuito con válvula mezcladora proporcional no VIESSMANN (de terceros fabricantes).

• Detalle Técnico: Permite la integración de componentes externos al ecosistema Viessmann. Incluye sonda de contacto.

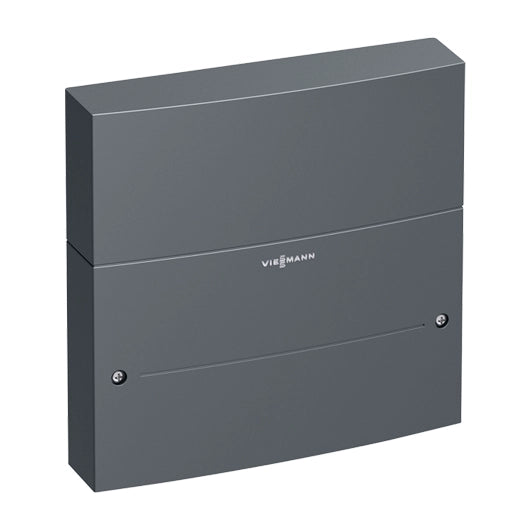

ADIO Ampliación EM-EA1 (Funciones Generales)

• Función Principal: Proporciona una ampliación de funciones para montaje en pared, destinada a realizar una función única y específica (p. ej., control de una bomba auxiliar o señalización).

⚙️ Compatibilidad y Especificaciones (Instalador)

• Compatibilidad: Gama de calderas de condensación Vitodens: Vitodens 100-W B1HF y B1KF, Vitodens 111-W B1LF, Vitodens 200-W B2KF y B2HF.

• Instalación: Montaje interno en la electrónica de la caldera o externo (dependiendo del modelo).

• Beneficio de Integración: Uso de electrónica de control Viessmann nativa para la máxima fiabilidad y diagnóstico.

❓ Preguntas Frecuentes

¿Cuál es la diferencia principal entre el módulo EM-MX y el EM-M1?

La diferencia reside en la compatibilidad de la válvula mezcladora. El módulo EM-MX está optimizado para el montaje directo y control de las válvulas mezcladoras de la propia marca VIESSMANN. El módulo EM-M1 se utiliza para el control de válvulas mezcladoras proporcionales fabricadas por otras marcas, proporcionando flexibilidad en la elección de componentes hidráulicos.

¿Es obligatorio el uso de sonda de aguja en la ampliación EM-P1?

El módulo ADIO Ampliación EM-P1 no incluye la sonda de aguja hidráulica. Aunque se utiliza habitualmente en combinación con este tipo de desacoplamiento, la sonda se vende por separado. Esto permite al instalador elegir la sonda más adecuada según las especificaciones del depósito o del sistema de desacoplamiento utilizado.

¿Qué ventaja tiene utilizar módulos ADIO en lugar de relés externos para el control de bombas?

Los módulos ADIO se integran directamente en el bus de comunicación de la caldera. Esto permite que la regulación principal sepa exactamente qué hace la bomba (p. ej., encendido/apagado por demanda real de ACS o temperatura del circuito). Este control inteligente es más eficiente, reduce errores de diagnóstico y optimiza el consumo energético del circulador.

📞 Soporte Profesional

Asistencia Técnica y Guías de Instalación ADIO

Los módulos ADIO son cruciales para la configuración correcta de sistemas zonificados. Nuestro equipo de soporte técnico está disponible para asistir a instaladores con diagramas de conexión, secuenciación de bombas y la correcta parametrización de los módulos en la regulación de la caldera.

Esquemas de instalación:
