Bombas recirculadoras

STAR-Z NOVA es una bomba circulatoria premium de alta eficiencia de rotor húmedo.

Características especiales/ventajas del producto

• Elevada seguridad higiénica gracias a la técnica consolidada
• Eficiencia energética mejorada gracias a la tecnología de motor adaptada con un consumo de corriente de 3 – 6 vatios y una coquilla termoaislante de serie
• Instalación sencilla y rápida y reposición de los tipos habituales de bombas mediante el motor de reserva flexible y el conector Wilo
• La versión "T" ofrece la máxima seguridad higiénica gracias al reloj conmutador integrado, el termostato y la detección de desinfección térmica, así como una gran comodidad de manejo gracias a la tecnología de botón verde y el guiado intuitivo de usuario con la pantalla LC.

Tipo

Bomba circuladora de rotor húmedo con conexión roscada y motor síncrono resistente al bloqueo.

Aplicación

Sistemas de recirculación de ACS en industrias y edificaciones.

Equipo/función

• Conexión eléctrica rápida con conector Wilo
• Válvula de corte de esfera integrada del lado de aspiración (Star-Z NOVA A, C, T)
• Válvula antirretorno integrada del lado de impulsión (Star-Z NOVA A, C, T)
• Motor resistente al bloqueo
• Reloj conmutador de enchufe (Star-Z NOVA C)
• Cable de conexión de 1,8 m con enchufe con toma de tierra (Star-Z NOVA C)
• Aislamiento térmico de serie
• Tecnología de botón verde
• Pantalla LCD para indicación de datos de la bomba y códigos de fallo
• Función de conmutación temporizada para la programación de 3 intervalos de conexión o desconexión
• Control de temperatura para la limitación absoluta de la temperatura de retorno de la instalación de recirculación de agua caliente sanitaria
• Rutina de desinfección térmica (ayuda y detección de la desinfección térmica del depósito de agua caliente sanitaria)

Suministro

• Bomba
• Aislamiento térmico
• Conector Wilo
• Juntas (solo Star-Z NOVA A, C, T)
• Instrucciones de instalación y funcionamiento

Designación

Ejemplo: Wilo-Star-Z NOVA

Star-Z - Bomba de recirculación de ACS, bomba de rotor húmedo

NOVA - Denominación de tipo

A - con válvula de corte de esfera y válvula antirretorno

C - Con válvula de corte de esfera, válvula antirretorno y reloj conmutador de enchufe

T - con válvula de corte de esfera, válvula antirretorno, reloj conmutador, termostato y detección de desinfección térmica

Datos técnicos

• Temperatura del fluido: Agua potable hasta 20 °dH: máx. +65 °C (NOVA T: 95 °C), en funcionamiento breve (2 h) hasta +70 °C
• Alimentación eléctrica 1~230 V, 50 Hz
• Tipo de protección IP 42
• Diámetro nominal Rp ½
• Presión de trabajo máx. 10 bar

Materiales

• Carcasa de la bomba: Latón
• Rodete: Plástico
• Eje: Cerámica
• Cojinete: Carbono, impregnado de resina

 Documentación:

Descargar ficha técnica

STAR-Z es una bomba circulatoria premium de alta eficiencia de rotor húmedo con conexión roscada.

Características especiales/ventajas del producto

• Bombas monofásicas con conexión eléctrica rápida.
• Todos los componentes de material sintético que están en contacto con el fluido cumplen los requisitos KTW.

Tipo

Bomba circuladora de rotor húmedo con conexión roscada.

Aplicación

Sistemas de recirculación de ACS en industrias y edificaciones.

Equipo/función

Modos de funcionamiento

Conmutación de velocidades (solo Star-Z...-3)

Funciones manuales

Ajuste de las velocidades (1 velocidad, 3 velocidades en bombas Star-Z...-3)

Suministro

• Bomba
• Juntas si las conexiones son roscadas
• Instrucciones de instalación y funcionamiento

Designación

Ejemplo: Wilo-Star-Z 20/1

Star - Bomba estándar

Z - Bomba recirculadora

20/ - diámetro nominal de conexión

1 - Altura de impulsión nominal [m]

-3 - 3 velocidades

Datos técnicos

• Velocidad constante; en Star-Z...-3 tres velocidades seleccionables
• Temperatura del fluido: Agua potable hasta 3,21 mmol/l (18 °dH): máx. +65°C, en funcionamiento breve (2 h) hasta +70°C
• Alimentación eléctrica 1~230 V, 50 Hz
• Tipo de protección IP44
• Diámetro nominal Rp ½, Rp 1
• Presión de trabajo máx. 10 bar

Materiales

• Carcasa de la bomba: bronce
• Rodete: Plástico
• Eje: Cerámica de óxido
• Cojinete: Carbono, impregnado de resina

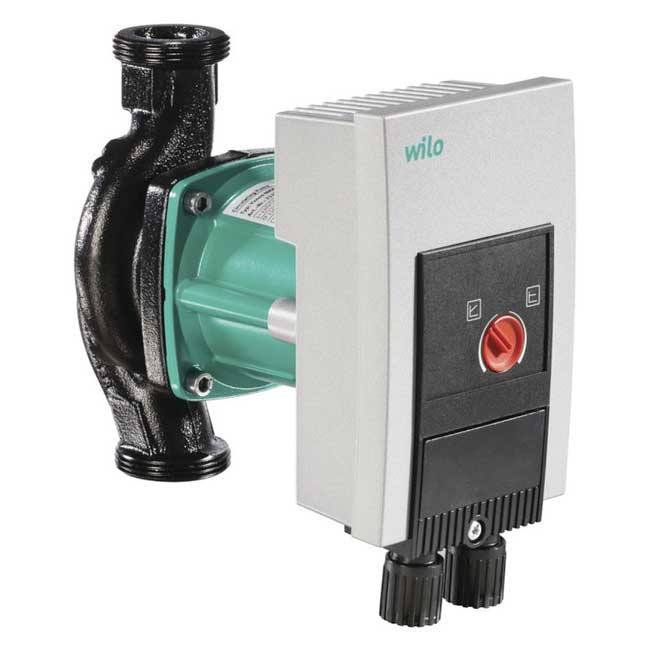

La YONOS Maxo de Wilo es una bomba circuladora de rotor húmedo con conexión roscada o embridada, motor EC con adaptación automática de potencia.

Aplicación

Todos los sistemas de calefacción por agua caliente, instalaciones de climatización, circuitos cerrados de refrigeración y sistemas industriales de circulación.

Características especiales/ventajas del producto

- El indicador LED ofrece una transparencia total acerca de la altura de impulsión de consigna, la velocidad o los posible errores

- Ajuste sencillo de tres velocidades al sustituir una bomba estándar sin regulación

- Conexión eléctrica simplificada gracias al enchufe de Wilo

- Garantía de la disponibilidad de la instalación mediante indicación general de avería

- Construcción compacta y manejo sencillo garantizado

Equipo/función

Modos de funcionamiento

Δp-c para una presión diferencial constante

Δp-v para una presión diferencial variable

n = constante (3 velocidades)

Funciones manuales

Ajuste del modo de funcionamiento

Ajuste de la potencia de la bomba (altura de impulsión)

Ajuste de las velocidades

Funciones automáticas

Adaptación continua de potencia dependiendo del modo de funcionamiento

Función de desbloqueo

Arranque suave

Protección total del motor integrada

Funciones de indicación y aviso

Indicación general de avería (contacto de apertura libre de tensión)

Piloto de indicación de avería

Indicación de segmento LED para indicar la altura de impulsión y el código de fallo

Indicación de la velocidad ajustada (C1, C2 o C3)

Equipamiento

Asiento de llave en el cuerpo de la bomba (en bombas con uniones de tubos roscados)

Conexión electrónica rápida con el conector Wilo. Para la conexión del cableado de red y SSM con descarga de tracción integrada

En el caso de bombas embridadas: ejecuciones embridadas

Ejecución estándar para bombas DN 40 a DN 65: brida combinada PN 6/10 (brida PN 16 según EN 1092-2) para contrabridas PN 6 y PN 16

Ejecución estándar para bombas DN 80 / DN 100: brida PN 6 (ejecución PN 16 según EN 1092-2) para contrabrida PN 6

Suministro

Bomba

Incl. juntas en la conexión roscada

Incl. arandelas para tornillos de brida (en diámetros nominales de conexión DN 40 - DN 65)

Incl. instrucciones de instalación y funcionamiento

Datos técnicos

Rango de temperaturas permitido de -20 °C a +110 °C

Alimentación eléctrica 1~230 V, 50/60 Hz

Tipo de protección IP X4D

Conexión embridada DN 32 a DN 80

Presión de trabajo máx. de la ejecución estándar: 6/10 bar o 6 bar (ejecución especial: 10 bar)

Materiales

Carcasa de la bomba: Fundición gris con revestimiento de cataforesis

Eje: Acero inoxidable

Cojinete: Carbón, impregnado de metal

Rodete: Plástico

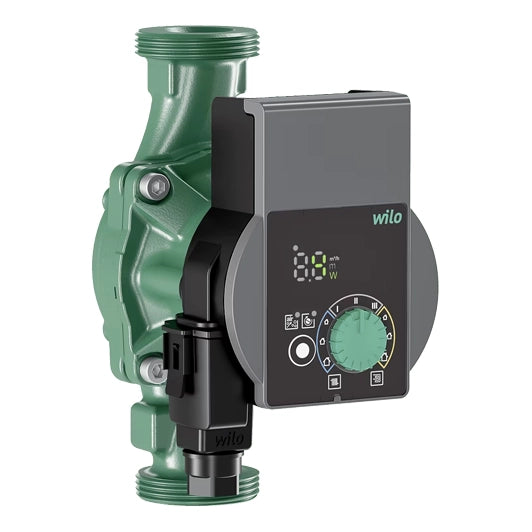

Bomba circuladora de rotor húmedo con conexión roscada, motor EC resistente al bloqueo y regulación electrónica de la potencia integrada.

Características

- Materiales: carcasa de la bomba en fundición gris (EN-GJL-200), rodete de plástico (PP - 40% GF), eje de bomba en Acero inoxidable, cojinete de carbón impregnado de metal.

- Sólo 4 W de consumo de potencia mín.

- Modos de regulación preseleccionables para un ajuste óptimo de la carga Δp-c (presión diferencial constante), Δp-v (presión diferencial variable).

- Protección de motor integrada.

- Indicación mediante LED para ajustar el valor de consigna y visualizar el consumo actual en vatios.

- Función de ventilación para ventilar el compartimento del rotor.

- Conexión eléctrica rápida con el Wilo-Connector.

- Flexibilidad de montaje gracias a su construcción compacta.

- Par de arranque elevado que permite un arranque seguro.

- Temperatura del fluido desde -10 °C hasta +95 °C.

- Alimentación eléctrica 1~230 V, 50 Hz.

- Tipo de protección IP X2 D.

- Conexión roscada Rp ½, Rp 1 y Rp 1¼.

- Presión de trabajo máx. 6 bares

Las bombas WILO de la gama YONOS PICO son aptas para:

- Todos los sistemas de calefacción por agua caliente, aplicaciones de climatización, sistemas industriales de circulación.

- Diseñada para viviendas unifamiliares, chalets y viviendas de hasta seis familias.

Funciones:

Funciones manuales:

• Ajuste del modo de funcionamiento.
• Ajuste de la potencia de la bomba (altura de impulsión).
• Función de ventilación.

Funciones automáticas:

• Adaptación continua de potencia dependiendo del modo de funcionamiento.
• Función de desbloqueo automático.

Funciones de indicación y aviso.

• Indicación del consumo de potencia en W.
• Indicación de la altura de impulsión actual durante el ajuste.

Suministro

Bomba Wilo-Connector, Juntas, Instrucciones de instalación y funcionamiento.

Documentación:

Descargar Instrucciones de instalación y funcionamiento

El juego de racores para bomba de rotor seco de WILO forma parte de la completa gama de productos, sistemas y artículos para el riego, calefacción y refrigeración y otras instalaciones profesionales de la edificación.

Medidas:

- Juego de racores 1/2" H - 1" H

- Juego de racores 1" H - 1 1/2" H

- Juego de racores 1 1/4" H - 2" H

Cómpralo junto con la bomba Yonos Pico de Wilo para adaptar a tu instalación actual si es de diferente medida.

Bomba de alta eficiencia Wilo-Varios PICO-STG con regulación electrónica.

Bomba circuladora de rotor húmedo exenta de mantenimiento, con conexión roscada, provista de motor síncrono resistente al bloqueo con tecnología ECM y regulación electrónica de potencia integrada para una regulación continua de la presión diferencial. Apta para todas las aplicaciones de calefacción y climatización, así como para instalaciones solares y de geotermia.

De serie con:

- Modos de regulación preseleccionables para un ajuste óptimo de la carga

- Función de sincronización (modo de programación manual) para modificar la programación de la bomba en caso de reposición

- Función de ventilación de la bomba manual para la purga del compartimento del motor

- Reinicio manual

- Indicador LED

- Protección de motor integrada

- Función de desbloqueo automático

- Cable de conexión eléctrica con enchufe de 3 polos y conector Wilo

- Conexión PWM

- Carcasa de la bomba con revestimiento por cataforesis

Aplicación

Apta para todas las aplicaciones de calefacción y climatización, así como para instalaciones solares y de geotermia.

Datos de funcionamiento

Datos del Motor

Materiales

    •    Carcasa de la bomba: Cast iron
    •    Rodete: Plástico (PP, 40 % GF)
    •    Eje de bomba: Acero inoxidable
    •    Cojinete: Carbón, impregnado de metal

Dimensiones y planos de dimensiones

Suministro

- Bomba
- Cable con enchufe de 3 polos para bomba y conexión para conector Wilo
- Conector Wilo
- Juntas
- Instrucciones de instalación y funcionamiento

Documentación

Descargar Manual de Instrucciones de instalación y funcionamiento

* Modelos con conexión roscada PN10. Otros modelos, consultar.

Características especiales

• Ahorro de energía gracias a una eficiencia superior del sistema con función Q-Limit (limitación de caudal)
• Índice de eficiencia energética mejorado EEI≤0,20 para todas las bombas simples
• Pantalla optimizada para una mejor lectura y manejo
• Montaje en espacios reducidos gracias a la construcción compacta y la pantalla de cristal líquido de colocación libre
• Concepto modular para vincular todos los sistemas de bus convencionales (p. ej. Modbus, BACnet, CAN, LON, PLR)
• Calidad y fiabilidad garantizadas

Tipo

Bomba circuladora de rotor húmedo con conexión roscada o embridada, motor EC con adaptación automática de potencia

Aplicación

Todos los sistemas de calefacción por agua caliente, instalaciones de climatización, circuitos cerrados de refrigeración y sistemas industriales de circulación.

Función

Funciones manuales

• Ajuste del modo de funcionamiento
• Ajuste del valor de consigna de presión diferencial
• Ajuste automático de reducción nocturna
• Ajuste bomba ON/OFF
• Ajuste de la velocidad (modo manual)

Funciones automáticas

• Adaptación continua de potencia dependiendo del modo de funcionamiento
• Reducción nocturna automática
• Función de desbloqueo
• Arranque suave
• Protección total del motor con sistema electrónico de disparo integrado

Funciones de control externo

• Entrada de control "Prioridad OFF" (posible con módulos IF Stratos)
• Entrada de control "Prioridad mín." (posible con módulos IF Stratos)
• Entrada de control "Analógica en 0 a 10 V" (control remoto de velocidad) (posible con módulos IF Stratos)
• Entrada de control "Analógica en 0 a10 V" (regulación a distancia del valor de consigna) (requiere módulos IF Stratos)

Funciones de indicación y aviso

• Indicación general de avería (contacto de apertura libre de tensión)
• Indicación individual de funcionamiento (contacto de cierre libre de tensión) (requiere módulos IF Stratos)
• Piloto de indicación de avería
• Pantalla LCD para indicación de datos de la bomba y códigos de fallo

Intercambio de datos

• Interfaz de infrarrojos para el intercambio inalámbrico de datos con pendrive IR/monitor IR
• Interfaz digital en serie Modbus RTU para la conexión a la gestión Técnica
• Centralizada GTC mediante un sistema de BUS RS485 (posible con módulos IF Stratos).
• Interfaz digital en serie BACnet MS/esclavo TP para la conexión a la gestión
• Técnica Centralizada GTC mediante un sistema de BUS RS485 (posible con módulos IF Stratos).
• Interfaz digital en serie Modbus CAN para la conexión a la gestión Técnica
• Centralizada GTC mediante un sistema de BUS CAN (posible con módulos IF Stratos).
• Interfaz digital en serie LON para la conexión a una red LONWorks (posible con módulos IF Stratos)
• Interfaz digital en serie PLR para la conexión a la Gestión Técnica Centralizada (GTC) mediante convertidores de interfaz Wilo o módulos de acoplamiento específicos de la empresa (posible con módulos IF Stratos)

Gestión de bombas dobles (bomba doble o 2 bombas simples)

• Funcionamiento principal/reserva (conmutación automática en caso de avería/alternancia de bombas por tiempo): se permiten diferentes combinaciones con módulos IF Stratos (accesorios)
• Funcionamiento en paralelo (conexión y desconexión de la carga punta con rendimiento optimizado): se permiten diferentes combinaciones con módulos IF Stratos (accesorios)

Suministro

• Bomba
• Incl. aislamiento térmico
• Incl. juntas en la conexión roscada
• Incl. arandelas para tornillos de brida (en diámetros nominales de conexión DN 32 - DN 65)
• Incl. instrucciones de instalación y mantenimiento

Datos técnicos

• Rango de temperaturas permitido de -10 °C a +110 °C
• Alimentación eléctrica 1~230 V, 50/60 Hz
• Tipo de protección IP X4D
• Conexión roscada o embridada (según el tipo) Rp 1 hasta DN 100
• Presión de trabajo máx. de la ejecución estándar: 6/10 bar y 6 bar (ejecución especial: 10 bar o 16 bar)

Materiales

• Carcasa de la bomba: Fundición gris con lacado por cataforesis
• Aislamiento térmico: Polipropileno
• Eje: Acero inoxidable
• Cojinete: Carbón, impregnado de metal
• Rodete: Material sintético

Descripción

• Bomba circuladora de rotor húmedo con motor EC y adaptación automática de la potencia integrada
• Tecnología de botón rojo y pantalla gráfica
• Protección de motor con sistema electrónico de disparo
• Conexión por enchufe para la ampliación de funciones con módulos IF opcionales para la Gestión Técnica Centralizada (GTC)
• Rodete con palas en ángulo en las tres dimensiones y diafragma de material compuesto a base de fibra de carbono

Documentación

Descargar manual técnico Wilo Stratos

Esta bomba circuladora únicamente es adecuada para agua potable.

Utilizable para sistemas de recirculación de ACS en la industria y en la técnica de edificios.

Bomba circuladora de rotor húmedo que no requiere mantenimiento, con conexión roscada o embridada y velocidades preseleccionables para la adaptación de la potencia.

Equipamiento y función

- Adaptación manual de la potencia mediante 3 velocidades

- Bombas con motor monofásico:

• P2 hasta 90 W: Protección interna frente a temperaturas del bobinado excesivamente elevadas
• P2 ≥ 180 W: Protección total del motor mediante contactos de protección de bobinado en combinación con dispositivo de disparo (opcional: SK 602N/SK 622N)

- Bombas con motor trifásico:

• P2 hasta 90 W: Protección interna frente a temperaturas del bobinado excesivamente elevadas
• P2 ≥ 180 W: Protección total del motor mediante contactos de protección de bobinado en combinación con dispositivo de disparo (opcional: SK 602N/SK 622N)

- Alimentación eléctrica 3~230 V con enchufe conmutador opcional

- Carcasa de la bomba de latón rojo o fundición gris (acero inoxidable según el tipo)

- Brida combinada PN 6/PN 10 (desde DN 40 hasta DN 65)

- Coquillas termoaislantes

 Documentación:

Descargar ficha técnica

La Quantum Maxi de Baxi son circuladores para instalaciones de calefacción y refrigeración.

Los circuladores Quantum cumplen con la Directiva ErP 2015, disponiendo todos ellos de un Índice de Eficiencia Energética IEE ≤ 0,23. El índice de referencia para los circuladores más eficien- tes es IEE ≤ 0,20.

La gama de alta eficiencia Quantum Maxi es una serie de circuladores de rotor húmedo con la tecnología ECM (Electronic Commutated Motor) con regulación de presión diferencial integrada.

Índice de protección eléctrica: IPX 2D.

Se suministran los accesorios hidráulicos de conexión; juntas y racores.

Modos de regulación:

- Presión diferencial variable (Δp-v): Si disminuye el caudal en la red de tuberías, la bomba reduce la altura de impulsión a la mitad.

- Presión diferencial constante (Δp-c): La regulación mantiene constante la altura de impulsión ajustada de forma independiente al caudal impulsado.

- 3 velocidades(c1,c2,c3): La bomba funciona sin regulación en tres niveles de velocidad constante preajustada.

Documentación:

Descargar Información Técnica

Bomba circuladora Quantum ECO de Baxi.

Circuladores para instalaciones de calefacción y refrigeración.

Los circuladores Quantum Eco cumplen con la Directiva ErP 2015, disponiendo todos ellos de un Índice de Eficiencia Energética IEE ≤ 0,23. El índice de referencia para los circuladores más eficientes es IEE ≤ 0,20.

La gama de alta eficiencia Quantum Eco es una serie de circuladores de rotor húmedo con la tecnología ECM (Electronic Commutated Motor) con regulación de presión diferencial integrada.

Principales ventajas de la regulación electrónica:

- Ahorro energético y reducción de los costes de explotación.

- Eliminación de los ruidos de
flujo en instalaciones con llaves termostáticas, al adaptarse automáticamente su funcionamiento a las necesidades de la instalación.

- Índice de protección eléctrica: IP X4D.

- 2 modalidades de funcionamiento automático para una óptima adaptación a la instalación (ΔpC constante, y ΔpV variable).

Se suministran los accesorios hidráulicos de conexión:

- Juntas y racores para los modelos Quantum Eco 32 y 32H.

- Juntas, bridas, contra bridas y tornillería para los modelos Quantum Eco 40, 50, 50M y 50H.

Documentación:

Descargar Información Técnica

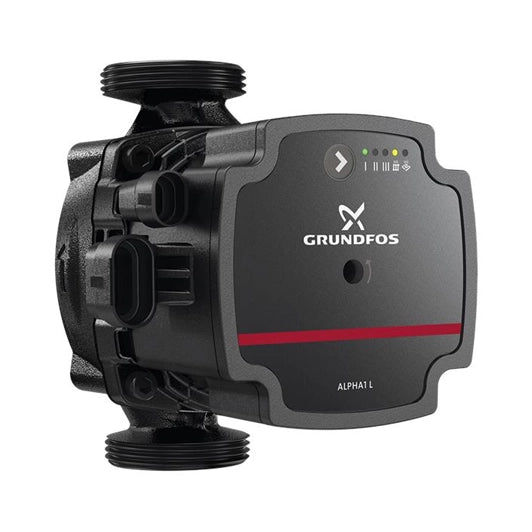

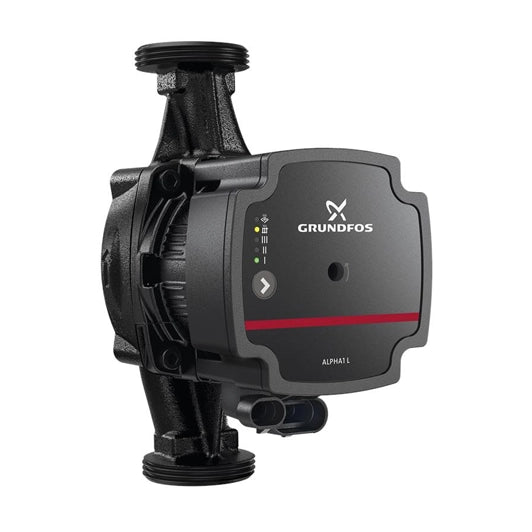

ALPHA1 L, la bomba de circulación universal para repuestos de Grundfos en calderas.

ALPHA1 L es la única bomba de sustitución y renovación que encaja en el 95 % de las calderas equipadas con bombas Grundfos.

Gracias a su diseño compacto, a sus sencillas conexiones, a la señal externa por cables (PWM) y a su tolerancia a trabajar con una alta temperatura ambiente, ALPHA1 L se ajusta perfectamente a la mayoría de las calderas que incorporan bombas Grundfos independientemente de la marca de la bomba. Esto permite una fácil reposición y sustitución de bombas estropeadas, antiguas o ineficientes sin necesidad prácticamente de usar repuestos extra.

Eficiencia energética superior

ALPHA1 L no es solamente una opción idónea y fiable para sustituir bombas estropeadas, sino que también ofrece una eficiencia energética superior, lo que la convierte en la opción perfecta para renovar equipos antiguos e ineficientes.

ALPHA1 L cuenta con un motor de alta eficiencia energética que consume menos que los modelos más antiguos y puede resultar en costes de funcionamiento más bajos.

Beneficios

• Válida para el 95 % de las calderas equipadas con bombas Grundfos
• Motor de última generación con eficiencia energética superior y ahorro de costes
• Funcionamiento fiable y larga vida útil
• Funcionamiento silencioso, con bajos nivel de ruido - 42-43dB(A)
• Alta eficiencia energética - IEE de 0,20
• Gran rentabilidad
• Control externo de velocidad en el interior de la caldera mediante señalde entrada externa PWM
• Fácil instalación, materiales de alta calidad, rendimiento fiable
• Tornillo de desbloqueo manual accesible desde el frontal de la bomba

ALPHA1 L es la bomba perfecta para instalarla en:

• Calderas
• Sistemas de calefacción por suelo radiante
• Unidades de mezcla y kits de calderas
• Sistemas de agua caliente sanitaria
• Calefacción por biomasa

Documentación:

Descargar catálogo de producto

Video:

Circuladora Grundfos ALPHA SOLAR para un sistema solar de agua de alta eficiencia.

ALPHA SOLAR es una bomba circuladora diseñada para sistemas termosolares. Cuenta con tres modos de curva constante, y también es posible controlar la velocidad mediante una señal PWM de baja tensión procedente de un controlador solar.

Grundfos ALPHA SOLAR ofrece una instalación muy sencilla y un bajo nivel de ruido. Esta bomba de alta eficiencia y fiabilidad está diseñada para no necesitar mantenimiento con cojinetes y eje de cerámica duraderos, así como componentes de acero inoxidable resistentes a la corrosión.

Fiable y de alta eficiencia
La señal PWM genera una señal analógica utilizando una fuente digital para controlar la velocidad de la bomba, el rendimiento y para optimizar la captación solar y garantizar un consumo energético mínimo.

Fácil acceso
Se puede acceder a un tornillo de desbloqueo manual desde la parte delantera de la bomba.

Solución remota de problemas
Existe una advertencia de funcionamiento en seco disponible como señal de retroalimentación PWM.

Fácil manejo
Instalación muy sencilla, bajo nivel de ruido y sin mantenimiento.

Características técnicas:

- Temperatura del líquido: +2º a +130ºC a 60ºC de temperatura ambiente / +2º a +110ºC a 70ºC de temperatura ambiente

- Temperatura ambiente: 0ºC a +70ºC

- Máxima humedad relativa del aire: 95%

- Presión del sistema: Máxima 1.0 MPa (10 bar)

- Presión mínima de entrada: 0,05 MPa (0,50 bar) a 95ºC de temperatura del líquido.

- Clase de protección: IPX4D

- Grado de aislamiento: F

- Nivel de presión sonora: <43 dB(A)

- Tensión de alimentación: 1x230 V +10%/-15%, 50Hz

- Protección del motor: No es necesario protección externa del motor.

- Cable de alimentación: 1m sin enchufe

- Posibilidad monitorización externa: Perfil PWM C

- Suministro: Juntas (sin Racores) y 1m de cable de señal PWM

Documentación:

Descargar catálogo de producto

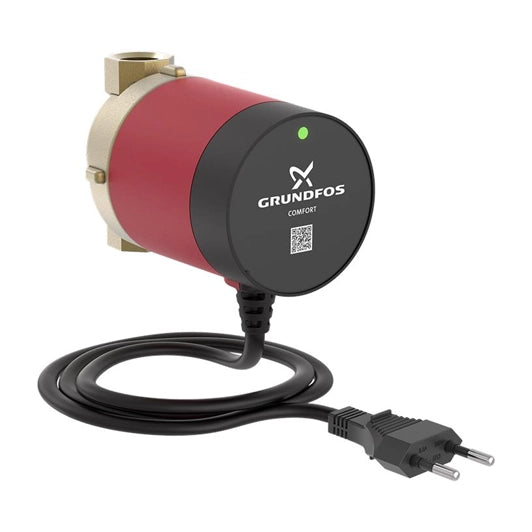

Las bombas COMFORT de Grundfos presentan un diseño específico para los sistemas de agua caliente sanitaria de las viviendas unifamiliares y adosadas.

Estas bombas incorporan motores esféricos. Al contrario que los motores encapsulados convencionales, los motores esféricos no poseen un eje de cojinete giratorio. El estátor transmite el campo magnético al rotor en la parte de la bomba encargada de impulsar el agua. Esta bomba únicamente puede utilizarse en sistemas de agua caliente presurizados.
La parte de la bomba encargada de impulsar el agua se encuentra herméticamente separada del estátor mediante un elemento separador esférico de acero inoxidable.

Usos

Las bombas COMFORT de Grundfos poseen un diseño específico para los sistemas de recirculación de agua caliente sanitaria de viviendas unifamiliares y adosadas.

Características y ventajas

Ofrecen un consumo de energía mínimo y una comodidad máxima gracias a la exclusiva función de control AUTOADAPT (únicamente en las versiones automáticas).

Cojinetes fabricados en materiales de excepcional calidad.

El motor puede extraerse del alojamiento de la bomba, facilitando su mantenimiento y sustitución.

Impulsor resistente a la corrosión, fabricado en acero inoxidable, caucho de etileno-propileno-dieno (EPDM), polióxido de fenileno (PPO), teflón (PTFE) y grafito.

Materiales homologados para su uso con agua potable, incluido el alojamiento de bronce de la bomba.

Documentación:

Descargar catálogo

Características:

• Índice de Eficiencia Energética EEI: No aplicable (bombas no sujetas a la Directiva EuP/ErP)

• Temperatura del líquido: + 2º C + 110ºC / +60ºC máx para ACS

• Clase de aislamiento: F

• Grado de protección: IP 42

• Cuerpo de la bomba en acero inox

• Eje y cojinetes radiales cerámicos

• Cojinete axial en carbono

• Camisa del rotor y soportes del cojinete en acero inox.

• Impulsor en composite (PES/PP) resistente a la corrosión

• Presión máx. de trabajo: 10 bar

• Distancia entre roscas (mm): 150mm

• Diámetro de conexión: 1" 1/4 (Racores disponibles, click aquí)

Documentación:

Descargar catálogo

Juego de racores de latón para bombas recirculadoras serie Comfort PM y serie UP-N de Grundfos.

Medidas:

Juego de racores - 1" 1/4 H - 3/4" H

Características:

• Índice de Eficiencia Energética EEI: No aplicable (bombas no sujetas a la Directiva EuP/ErP)

• Material: Cuerpo en latón, bronce o inox., impulsor en PES o inox.

• Temperatura ambiente: Máx. + 40º C

• Clase de aislamiento: F/H

• Grado de protección: IP 42/ IP 44

• Presión máxima de trabajo: 10 bar

• Dist. entre roscas: 180mm

• Juego de racores disponibles, click aquí.

Documentación:

Descargar catálogo

Juego de racores de latón para bombas recirculadoras UPS-N de Grundfos.

Medidas:

Juego de racores - 1" 1/2 H - 1" H

Juego de racores - 2" H - 1" 1/4 H

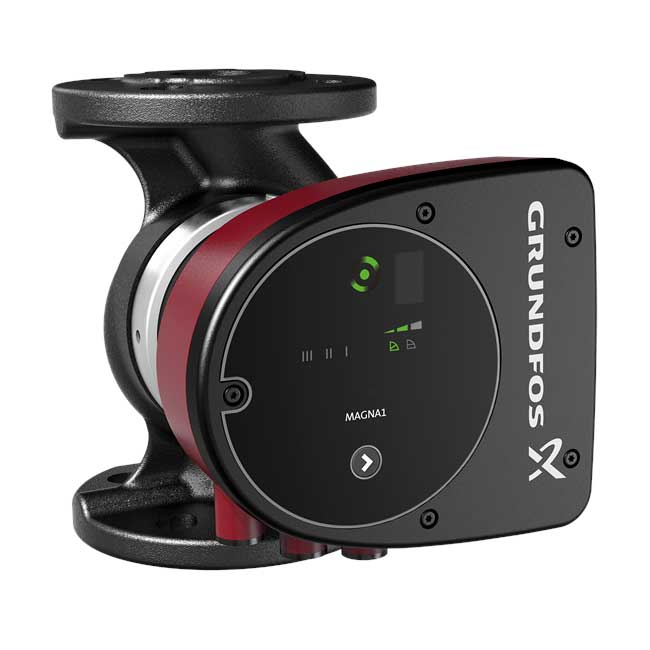

Bomba circuladora electrónica de bajo consumo Magna 1 de Grundfos (bridas)

La nueva MAGNA1 de Grundfos es una circuladora sumamente rentable con un rendimiento superior y totalmente fiable que cumple con los estrictos requisitos marcados por la Directiva EuP. Además, hace de la sencillez su principal arma ya que sólo cuenta con los elementos básicos y fundamentales que le permiten cumplir con la función para la que ha sido diseñada. Es la solución perfecta para cualquier sustitución de producto, por ejemplo, para el cambio de las antiguas UPS.

La nueva MAGNA1 es una bomba diseñada para cubrir todas las necesidades de circulación de líquidos en:

• Calefacción
• Refrigeración
• Agua Caliente Sanitaria
• Sistemas de bombeo geotérmicos

Ventajas de grundfos Magna1

• Instalación sencilla

• Bajo consumo energético – todos los modelos de MAGNA1 cumplen con los requisitos establecidos por la EuP para 2013 y 2015

• 9 configuraciones posibles de la bomba

• Funcionamiento silencioso

• Mínimo mantenimiento y larga vida útil

• La gama también está disponible para un sistema de presión máximo de 16 bar (PN16)

* Kit de aislamiento incluido en las bombas simples. Se suministra sin contrabridas, pernos ni juntas.

Curvas de rendimiento

MAGNA1 ofrece una gama de bombas sumamente amplia, tanto sencillas como dobles, para cubrir multitud de funciones, como las aplicaciones HVAC. Con la nueva ampliación de gama, MAGNA1 ofrece alturas máximas de 18m, caudales de 70m3/h (140 m3/h en los modelos dobles con dos cabezales), y sistemas de presión de 6 a 16 bar.

Documentación:

Descargar catálogo de producto

Video:

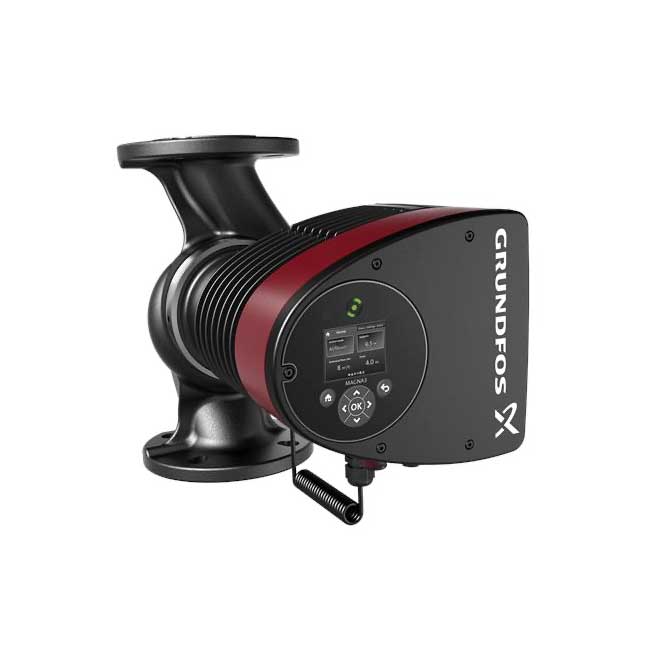

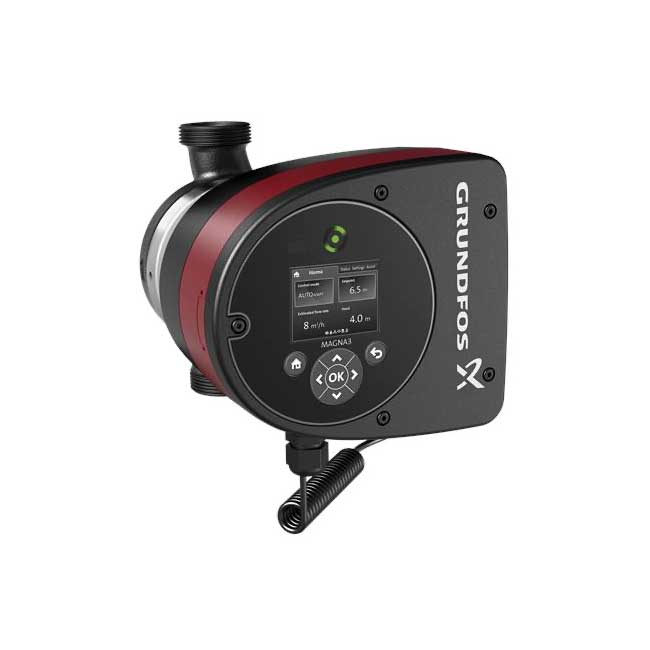

Las gamas MAGNA3 y UPE se componen de un amplio surtido de bombas circuladoras de pequeño, mediano y gran tamaño con equipos de comunicaciones y motores con control electrónico de la velocidad que integran la tecnología de imanes permanentes (PM) y estátor compacto.

La innovadora gama MAGNA3 forma parte de la familia de bombas circuladoras de excepcional calidad de Grundfos.

Gracias a las bombas MAGNA3, podrá olvidarse por completo de la necesidad de efectuar complejos ajustes. Instale la bomba y use el ajuste de fábrica: la función AUTOADAPT (sólo en la gama MAGNA3).

La bomba MAGNA3 instalada efectuará automáticamente un análisis del sistema de calefacción, encontrará el punto de ajuste óptimo y regulará continuamente su funcionamiento para adaptarlo a los cambios en la demanda. Ello le permitirá disfrutar de una comodidad máxima y un consumo de energía mínimo. Además, las bombas MAGNA3 son extremadamente flexibles y fiables, generan reducidos niveles de ruido, alcanzan vidas útiles prolongadas y no requieren mantenimiento. Incorporan dispositivos de comunicación por infrarrojos y permiten utilizar funciones de control y monitorización externas mediante el uso de módulos de expansión.

Usos

Las bombas circuladoras pertenecientes a la gama MAGNA3 de Grundfos han sido diseñadas para hacer circular líquidos como parte de los siguientes sistemas:

• Sistemas de calefacción.
• Sistemas de refrigeración y aire acondicionado.
• Sistemas de agua caliente doméstica.

Esta gama de bombas es apta también para el uso como parte de los siguientes sistemas:

• Sistemas de bombas de calor geotérmicas.
• Sistemas de calefacción solar.

Características

• Función AUTOADAPT.
• Funciones FLOWADAPT y FLOWLIMIT.
• Control de presión proporcional.
• Control de presión constante.
• Control de temperatura constante.
• Funcionamiento con curva constante.
• Funcionamiento con curva máx. o mín.
• Modo de funcionamiento nocturno automático.
• El motor no requiere protección externa.
• Las bombas de un cabezal para sistemas de calefacción incluyen carcasa aislante.
• Amplio rango de temperaturas e independencia entre la temperatura del líquido y la temperatura ambiente.

Ventajas

• Bajo consumo energético. Todas las bombas MAGNA3 satisfacen los requisitos de la Directiva sobre productos que utilizan energía (PUE), que entrará en vigor en 2015.
• La función AUTOADAPT garantiza el ahorro energético.
• Sensor de presión diferencial y temperatura incorporado.
• Selección segura.
• Instalación sencilla.
• Vida útil prolongada; no precisa mantenimiento.
• Interfaz de usuario extendida con pantalla TFT.
• Panel de control con pulsadores intuitivos fabricados en silicona de alta calidad.
• Historial de trabajo.
• Fácil optimización del sistema.
• Medidor de energía térmica.
• Función multibomba.
• Posibilidad de control externo y monitorización por medio de módulos de expansión.
• Toda la gama está disponible para una presión de sistema máxima de 16 bar (PN 16).

La bomba circuladora doméstica Grundfos ALPHA2 ofrece la mejor eficiencia energética del mercado con su amplia gama de modos de control y un equilibrado hidráulico asistido sencillo y preciso. El sistema ALPHA2 consiste en una bomba ALPHA2, el lector ALPHA Reader y la aplicación GO Balance de Grundfos.

Juntos, permiten realizar un equilibrado hidráulico de un sistema por radiadores bitubos o de calefacción por suelo radiante de forma sumamente precisa y sencilla. GO Balance lo guiará a través de cada paso del proceso y le proporcionará documentación, ahorrándole un valioso tiempo. ALPHA2 también ofrece una fiabilidad duradera incluso en los sistemas más exigentes.

Lector Alpha Reader

El lector ALPHA Reader es un pequeño accesorio (de tamaño bolsillo) que se coloca en el frontal de la bomba ALPHA2. Lee la señal de la bomba y se comunica con la aplicación GO Balance para el equilibrado de sistemas vía Bluetooth durante el proceso de equilibrado. Una vez que se ha realizado el equilibrado hidráulico, el instalador puede quitar el lector del frontal de la bomba y llevárselo 'puesto' para el siguiente trabajo.

APP Grundfos Go balance para el equilibrado de sistemas

La app Grundfos Go Balance se puede descargar totalmente gratis desde iTunes o Google Play. La aplicación recibe la seña Bluetooth del lector ALPHA Reader y guía al instalador a lo largo de todo el proceso de equilibrado a través de unos sencillos pasos.

GO Balance es la primera plataforma móvil para el equilibrado hidráulico de sistemas de calefacción por suelo radiante y bitubo, que proporciona además documentación técnica, emite informes y ahorra tiempo y energía.

El equilibrado es más fácil y preciso

El sistema ALPHA2, formado por la circuladora, el lector ALPHA Reader y la app Grundfos GO Balance, permite a los instaladores estar preparados para un equilibrado fácil y preciso del sistema ya sea una instalación con radiadores bitubo o de calefacción por suelo radiante – sin comprometer en ningún momento la fiabilidad, la eficiencia y una fácil instalación.

Grundfos ALPHA2 es adecuada para:

• Sistemas de radiadores bitubo y monotubo

• Sistemas de calefacción por suelo radiante

• Recirculación de agua caliente sanitaria doméstica

• Sistemas de aire acondicionado con temperaturas del líquido a ≥ 2 °C

Principales características y beneficios

• Equilibrado hidráulico con GO Balance y ALPHA Reader

• Protección contra marcha en seco durante el arranque y funcionamiento

• Potente rearranque que permite que la bomba intente funcionar continuamente con el mayor par de arranque del mercado y evitar bloqueos

• La función patentada AUTOADAPT ajusta la bomba en el punto de trabajo óptimo tanto en el modo radiador como suelo radiante

• Eficiencia líder en su categoría de mercado

• Bajo nivel de ruido

* Kit de aislamiento para calefacción incluido. Se suministra sin racores.

Documentación:

Descargar catálogo de producto

Video:

Bomba circuladoras Grundfos ALPHA3 con conectividad Bluetooth integrada

ALPHA3 de Grundfos es una bomba circuladora diseñada para sistemas de calefacción y se controla completamente con la app Grundfos GO Remote, que permite equilibrar fácilmente los sistemas de calefacción por radiadores y suelo radiante.

Con la bomba circuladora de rotor encapsulado Grundfos ALPHA3 de alta eficiencia, nunca ha sido más rápido ni más fácil accionar una bomba en sistemas de calefacción domésticos. La ALPHA3 se controla completamente mediante un dispositivo inteligente que utiliza la comunicación Bluetooth integrada. Desde el momento en que la bomba circuladora está instalada y conectada, todo el funcionamiento de la bomba, incluido el asistente de configuración, está disponible en la aplicación GO REMOTE. La configuración y el control de la bomba son más sencillos que nunca y permite obtener un funcionamiento más inteligente y óptimo. La bomba ALPHA3 de Grundfos también incorpora funciones que permiten realizar un equilibrado hidráulico sencillo basado en el caudal gracias a la aplicación Grundfos GO BALANCE.

Grundfos GO REMOTE es nuestra plataforma fácil de usar para el control remoto de productos, la selección y la información. Le ofrece un control rápido e intuitivo de todas las características de las bombas conectadas, como la ALPHA3. También le da acceso directo a nuestras herramientas en línea, ahorrando un tiempo valioso en la generación de informes y la recopilación de datos.

Además, puede equilibrar un sistema de calefacción completo a través de la aplicación GO BALANCE de Grundfos, con cálculos en tiempo real del caudal necesario en sus sistemas de calefacción por suelo radiante y radiadores. Una guía paso a paso le guiará a lo largo de todo el proceso de equilibrado hidráulico de todos los radiadores y zonas de calefacción por suelo radiante de la vivienda.

Funciones:

- Modo radiador con AUTOADAPT: la opción más sencilla para sistemas de calefacción por radiador de dos cadenas

- Modo por suelo radiante con AUTOADAPT: la opción más sencilla para sistemas de calefacción por suelo radiante

- Modo combinado por radiador y suelo radiante para sistemas con una combinación de sistemas de calefacción.

- Para el modo de programación y verano, un reloj permite seleccionar en tiempo real cuándo debe funcionar la bomba y cuándo ahorrar energía.

- Interfaz de usuario sencilla: la bomba se maneja por completo desde la aplicación Grundfos GO Remote.

- Alarma y registro de avisos con asistencia a través de Grundfos Go Remote.

- Sin necesidad de protección externa del motor, reduciendo así el tiempo de instalación.

- El arranque con un elevado par motor mejora el encendido en condiciones duras
Protección contra funcionamiento en seco durante el encendido y el funcionamiento normal.

- Sin necesidad de mantenimiento gracias al diseño de rotor encapsulado y uso de componentes sólidos.

- El conector ALPHA permite una instalación eléctrica rápida y sencilla.

- Las carcasas de aislamiento se suministran con las bombas para minimizar la pérdida de calor en los sistemas de calefacción.

Además, la bomba también cuenta con tres modos de control con ajuste progresivo del punto de ajuste, que permite ajustar la configuración de la bomba en un punto determinado de trabajo:

- Control de presión proporcional
- Control de presión constante
- Modo de curva constante

La pantalla muestra el consumo real de potencia en vatios o el caudal real en m3/h. Los LED indican el estado actual de funcionamiento.

Documentación:

Descargar catálogo de producto

Video:

El Alpha Reader es una unidad externa de lectura y transferencia de datos a través de Bluetooth, equipada con batería de litio CR2032, IP42 (98916967)

Documentación:

Descargar instrucciones

Número de fases del motor: 1
No se requiere ningún tipo de protección adicional del motor.

GRUPO DIRECTO CON AISLAMIENTO Y BOMBA ELECTRONICA 50KW

- Válvula de retorno con termómetro y antirretorno.

- Soporte de retención.

- Tubería de retorno.

- Válvula de alimentación con termómetro.

- Bomba.

- Válvula de cierre.

- Grupo hidráulico de impulsión con aislamiento.

- Directo con bomba electrónica 50 kW.
